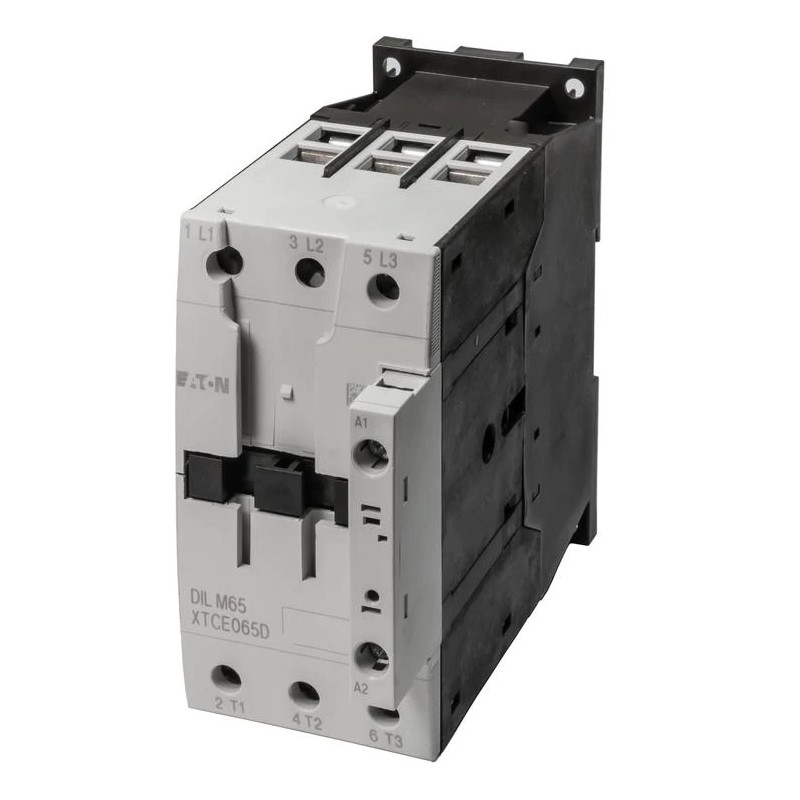

Stycznik mocy, Aplikacja: Stycznik mocy do silników, Kompletne urządzenia do 170 A, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 65 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 98 A, w obudowie: Ith= 72 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 200 A, w obudowie: Ith= 180 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Wyposażenie w styki Z = Zestyk zwierny: 2 zestyk zwierny, Wyposażenie w styki R = Styki rozwierne: 2 R, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Z zestykiem mirror., Rodzaj prądu AC/DC: Praca AC
Parametry produktu:
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowe napięcie sterowania Us dla DC [V] od
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
240
Znamionowa moc pracy przy AC-3, 400 V [kW]
30
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowy prąd pracy dla AC-1, 400 V [A]
98
Rodzaj napięcia sterowniczego
AC
Wersja modułowa
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Znamionowe napięcie sterowania Us dla DC [V] do
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
